循環水真空泵與旋轉蒸發儀連接步驟

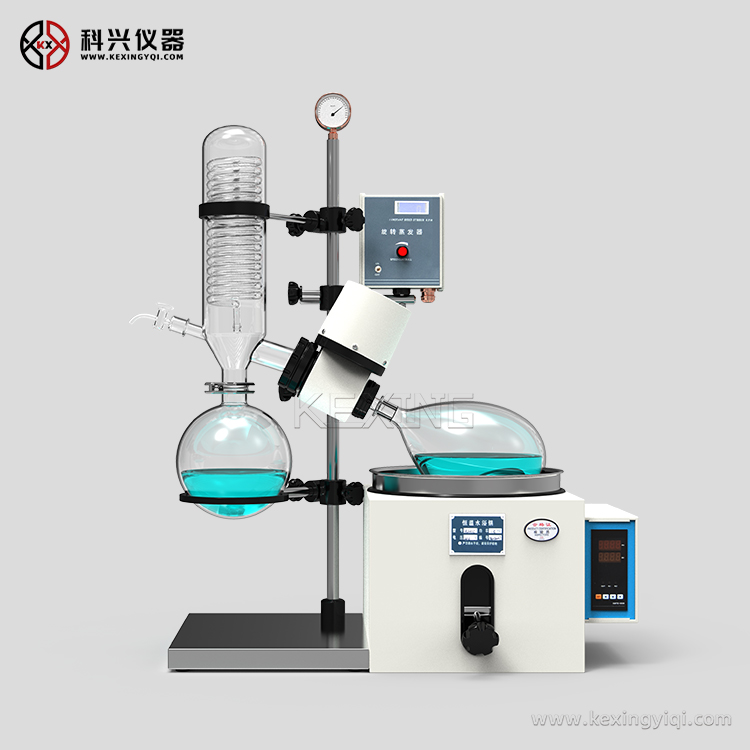

在制藥、化工等科研實驗中，常用到旋轉蒸發儀真空狀態下對萃取液或者是分離液進行濃縮，在整個濃縮過程中氣化的有機溶劑通過循環水冷凝系統液化后收集起來，而冷水從進水管進入冷凝管中后直接從出水管流出，這樣比較浪費。
旋轉蒸發儀真空內環境一般由真空水泵提供，現有的真空水泵的進水管和出水管多采用串聯的方式連接。目的在于在提供一種結構簡單、操作使用方便，將冷凝水重新利用，既節約水資源又可延長水泵使用壽命的水路連接系統，該水路連接系統設置在循環真空水泵與旋轉蒸發儀之間。
循環真空水泵與旋轉蒸發儀之間的水路連接系統，其特征在于包括第一連接水管、第二連接水管，所述第一連接水管的一端套接設置在旋轉蒸發儀冷凝管的出水管端，另一端套接設置在循環真空水泵上端進水口 ；所述第二連接水管的一端套接設置在循環真空水泵上端出水口，另一端套接設置在循環真空水泵下端進水口。
所述的循環真空水泵與旋轉蒸發儀之間的水路連接系統，其特征在于所述第一連接水管、第二連接水管為橡膠軟管。本實用新型結構簡單、操作使用方便，通過第一連接水管可以將循環蒸發儀的冷凝水再次利用，大大節約水資源；通過第二連接水管，可以將循環水泵中的死水變成活水，減少了換水環節，既保證了循環水泵抽真空效率，又能延長其使用壽命。
